弱电工程中室外监控应该如何立杆？这确实是个实际的项目问题，基本上弱电
监控工程中都会做到这方面的项目。东莞弱电工程公司在这里分享弱电工程中室外监控如何立杆？
首先我们来看看监控立杆预埋件基础施工。

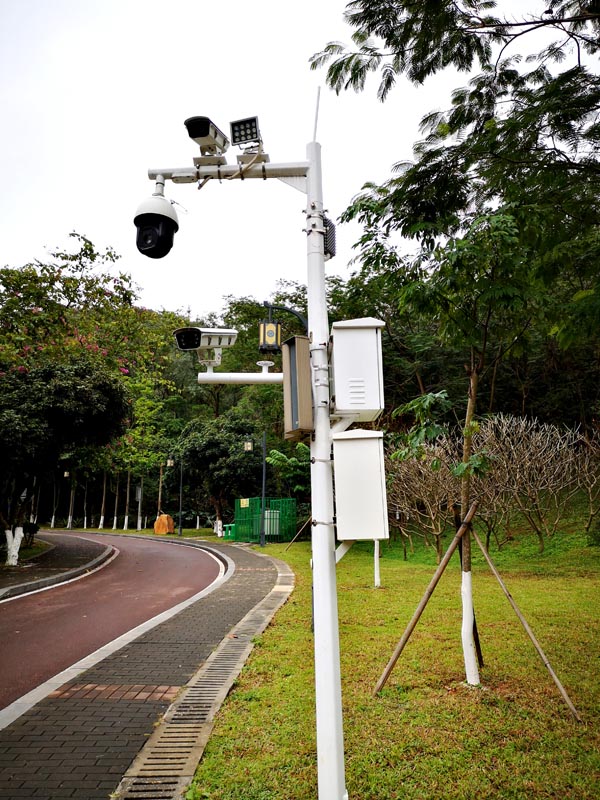

一般的室外监控立杆均按高5米横臂0.6米，来进行制作，立杆基础深度不低于1.2米，基础直径大于0.8米，采用混凝土灌筑，以确保立杆的牢固度。横臂每增加1米，立杆基础相应地增加0.4米。遇软土质施工时基础加深0.4 米。
一、立杆基础
基础型号：由所需固定的摄像杆型号确定；
制作要求：
a、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
b、基础与窨井之间应有穿线管，且放置铁丝；
c、基础钢板上钢筋按M20 标准攻丝，配镀锌螺丝两个、平光垫圈和弹簧垫圈各一个。
材料：8mm 钢板、20mm 钢筋、C25 混凝土、碎石、2.5 英寸PVVC 弯管；
没有特殊情况所有监控立杆预埋件混凝土为C25砼，所配钢筋符合国标及受风要求。其中水泥为425号普通硅酸盐水泥，混凝土的配比和最小水泥用量应符合GBJ204-83的规定。监控立杆预埋件基础混凝土浇捣必须密实，禁止混凝土有空鼓。
注意事项：
1、基础的钢筋笼应临时固定，同时确保钢筋笼的基础顶板平面水平，即用水平尺在基础顶板垂直两个方向测量，观察其气泡必须居中。监控立杆基础的混凝土浇注面平整度小于5mm/m尽量保持立杆预埋件水平。
2、施工时要在预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞；基础浇捣后，基础面必须要高于地平面5MM～10MM；混凝土必须要养护一段时间，以确保混凝土能达到一定的安装强度。
3、预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。根据预埋件安装图正确放置监控立杆预埋件，保证支臂杆的伸出方向与行车道或建筑物垂直（或按具体施工要求）。
二、窨井制作
杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100mm以上时，必须设置手孔井。手孔井的内围尺寸一般为500（长）×500（宽）×600（深）MM，用砾石铺层作为渗水用；手孔井四壁必须抹水泥沙浆。
用途：方便线缆敷设及系统检测维修；
制作要求：
1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
2、窨井密封性能和防水性能良好。
材料：砖石、水泥、钢板；
三、接地体安装
每一根金属立杆都必须接地，要求接地体安装点下方应无任何管道、线缆经过，接地体要求接地电阻小于4Ω；接地体材料为钢管或扁钢，各立杆基础具体数据视现场施工需要为准。、
接地体安装要求：
A、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
B、接地体的焊接应采用搭焊，搭焊长度为圆钢直径的6 倍；
C、接地体安装点下方应无任何管道、线缆经过；
D、接地体安装深度如《接地体安装示意图》所示；
E、接地体安装完成后，应使用接地摇表测量接地电阻大小，要求接地电阻小于 4Ω。注意雨后不应立即测量电阻。
材料：2.5 英吋钢管和30*5 扁钢。
四、线缆管敷设
用途：敷设线缆，防止线缆损伤；
管道路由：按《设备平面布置图》标注的类型和路由敷设明管、暗管。注意图中所标明的管径；
制作要求：
1、应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定；
2、线缆管密封好，防水性能良好；
3、线缆管离地面应不小于0.7 米；
4、线缆管管口应无毛刺和尖锐棱角；
5、线缆管内放置穿线铁丝。
（本文来源于：弱电行业网）
